Aula 13 e 14- 28 de outubro de 2016

Nesta aula, à semelhança do que será feito no trabalho do pormenor, foi iniciada a recriação em AutoCad de uma planta e cortes da casa White U do arquiteto Toyo Ito.

Antes de se abrir em AutoCad formatou-se a imagem em Photoshop de modo a que os cortes ficassem alinhados com a planta na orientação certa.

Também, para melhorar a leitura dos desenhos,  ajustou-se o contraste.

Para se trabalhar numa escala real, ajustou-se o desenho determinando, por exemplo, através do comando SCALE a largura da bancda, isto é, aproximadamente  65 cm.

Para desenhar a curva, teve de se determinar a geometria por detrás do desenho, sendo que a forma mais obvia seria desenhá-la com base nas suas tangentes, evidenciadas na planta da casa através de paredes internas.

De seguida tomou-se uma parte de uma parede interna para poder visualiza-la em três dimensões, separando-a primeiro do resto do desenho feito através de linhas infinitas.

Através do comando EXTRUDE a partir do contorno da parede pode-se criar um volume que no fundo é um movimento dessa forma no espaço com uma diretriz vertical.

Foi também introduzida no desenho uma peça sanitária retirada da Internet com mais detalhe para se sobrepor à existente no desenho.

ENTREGA DO TRABALHO SOBRE ESCALAS

(Download)

(Download Imagem)

Aula 11 e 12- 21 de outubro de 2016

Nesta aula sublinhou-se o procedimento realizado na aula passada para colocar o desenho no tamanho certo para trabalhar em autocad, definindo as escalas a que se irao trabalhar. No meu caso serão duas escalas.

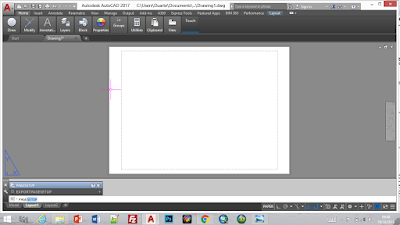

Tendo já a janela em paperspace em que a parte do desenho está a escala 1/25 feita, basta criar uma nova janela que visualize a parte em que este está a escala 1/2, utilizando um procedimento semelhante tomando um objeto graduado como referencia.

 De seguida o ficheiro é enviado através do Filezilla para o servidor da faculdade.

Aula 9 e 10- 14 de outubro de 2016 ( + aula de apoio)

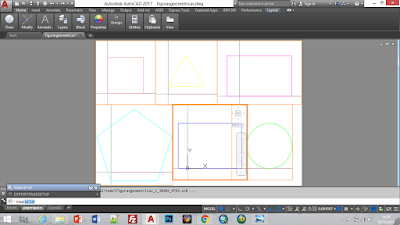

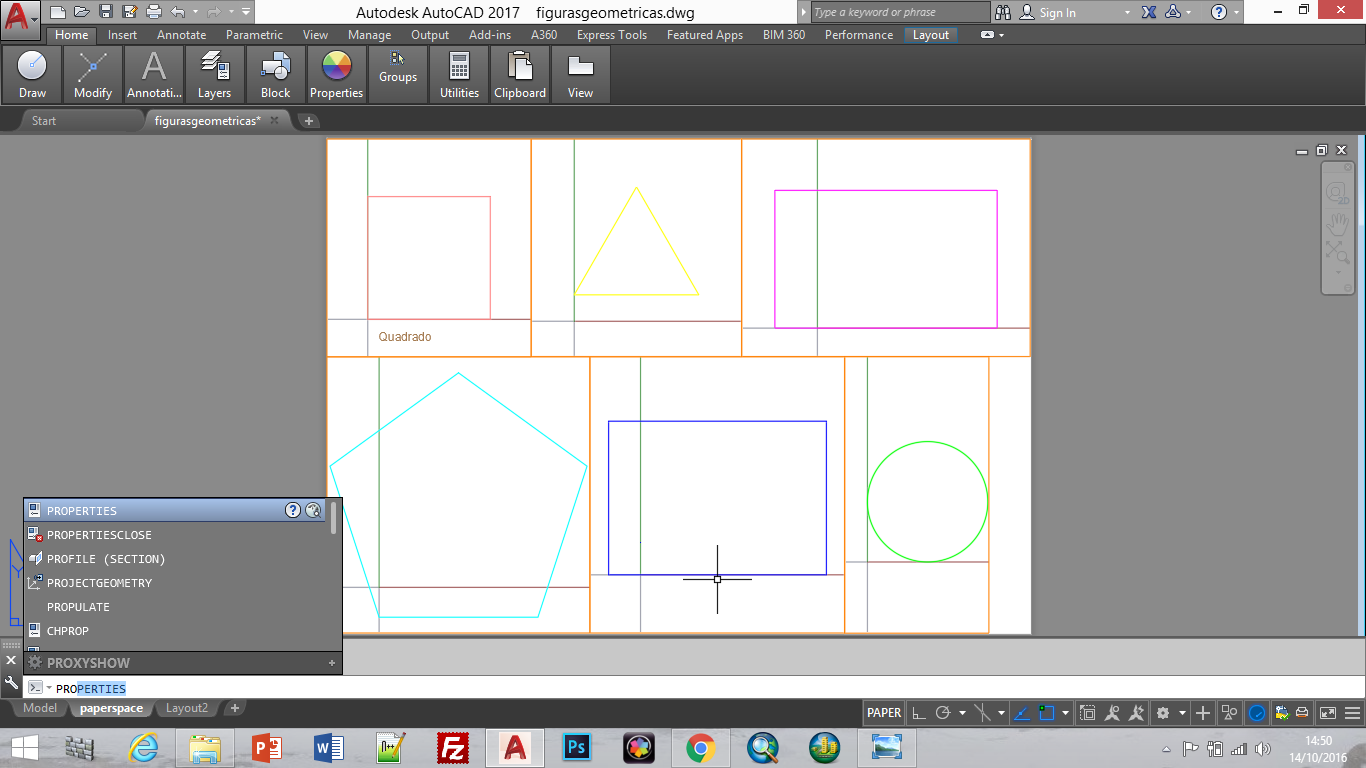

Nesta aula retomou-se o exercicio das figuras, sendo o objetivo desta vez organizar as mesmas em paperspace fazendo uma previsão da página a imprimir. As figuras seriam individualizadas através de várias paginas abertas com o comando MVIEW, tornando visiveis apenas as layers das figuras pretendidas.

 Para o efeito foi utilizado o comando copy, criando assim janelas iguais com a mesma informação do Modelo.

 Na previsão da  folha a imprimir queria-se que cada figura aparecesse desenhada com linhas pretas de espessuras diferentes entre si, ainda que no ambiente de trabalho permanecessem com a mesma espessura e cores diferentes.

De seguida, foram introduzidas anotações sobre as dimensões das figuras, cotando e legendando as mesmas com texto.

 Para configurar o texto a nosso gosto, cria-se um estilo novo e personaliza-se o tipo de letra, espaçamento, etc.

Criado o nosso estilo é possível aplica-lo ao texto introduzido anteriormente.

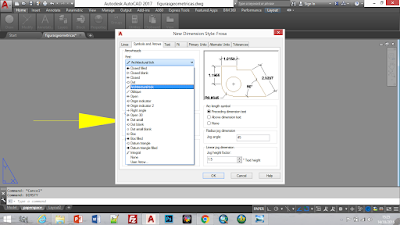

Para cotar as figuras selecionam-se pontos de referencia e posiciona-se a linha a nosso gosto.

 Foram experimentadas várias medições, desde os lados dos poligonos ate ao angulo entre eles.

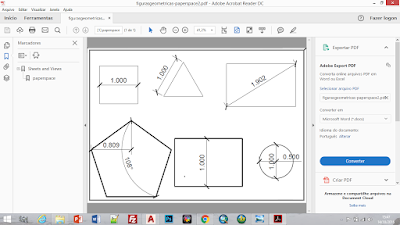

Estes elementos aparecem na pagina a imprimir.

 Também nesta aula foi introduzido o trabalho do pormenor. Para realiza-lo é necessário ajustar o desenho a escala em que irá ser trabalhado em autocad a pagina digitalizada. Para isso, foi guardado um commando criado pelo professor Luís Romão que permite fazer a conversao de pes/polegadas para o sistema metrico.

 Para confirmar se a escala estará certa, faz-se uma previsão em "paperview", comparando a proporção da pagina digitalizada com a pagina no ambiente de trabalho.
